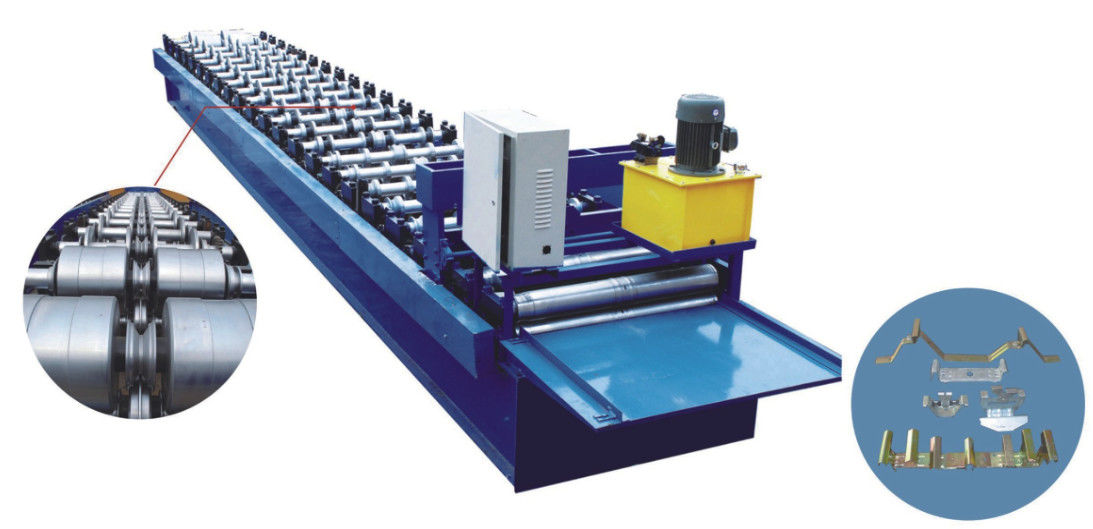

Mesin Roll Forming Baja Warna JCH 5.5KW H Shape Steel Welding

Mesin Roll Forming Baja Warna JCH Pengelasan Baja Bentuk H

1. Bagan alir produksi:

Un coiler --- memberi makan --- meratakan --- Roll membentuk --- Dipotong menjadi panjang --- Produk akhir

2. Gambar profil ubin 470 JCH

3. Spesifikasi mesin roll forming

Parameter:

(1) Bahan bingkai: 36 # "H" las baja bentuk

(2) Ketebalan pelat tengah: 14mm
(3) Langkah roller: 17 langkah
(4) Diameter poros (poros padat): 70mm
(5) Bahan poros (poros padat): (kelas tinggi) 45 # Baja, perawatan pendinginan dan temper
(6) Bahan roller: Baja struktural karbon
(7) Perawatan roller: perawatan padam dan temper, dilapisi krom keras 0,05-0,07mm
(8) Jenis penggerak mesin roll forming: penggerak dengan rantai
(9) Rantai: 25.4mm (kelas tinggi)
(10) Bantalan: 6210 (kelas tinggi)
(11) Peredam: 5 # peredam cycloid (kelas tinggi)
(12) Kekuatan motor utama: 5.5KW
(13) Tegangan: 380V / 50Hz / 3fase
(14) Daya konverter frekuensi: 5.5KW
(15) Kecepatan jalur: sekitar 8 m / mnt
(16) Pompa oli stasiun hidrolik: pompa oli roda gigi (kelas tinggi)
(17) Pemotongan hidrolik: pemotongan dikendalikan oleh PLC controlled
(18) Akurasi pemotongan : +/- 2mm
(19) Bahan pisau silet : Cr12, pendinginan 58-62 °.
(20) Ukuran penampilan mesin pembentuk utama: 7.3m

(21) Sistem yang dikendalikan secara elektrik: seluruh mesin dikendalikan oleh PLC
(22) PLC : DELTA(TAIWAN)

Diperiksa oleh Penjual

Setelah menyelesaikan pembuatan dan perakitan peralatan, kami akan menguji

mesin dan commissioning di bengkel.
