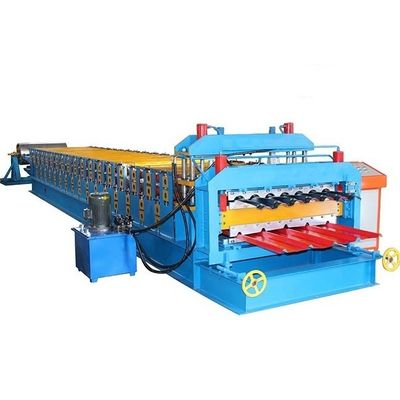

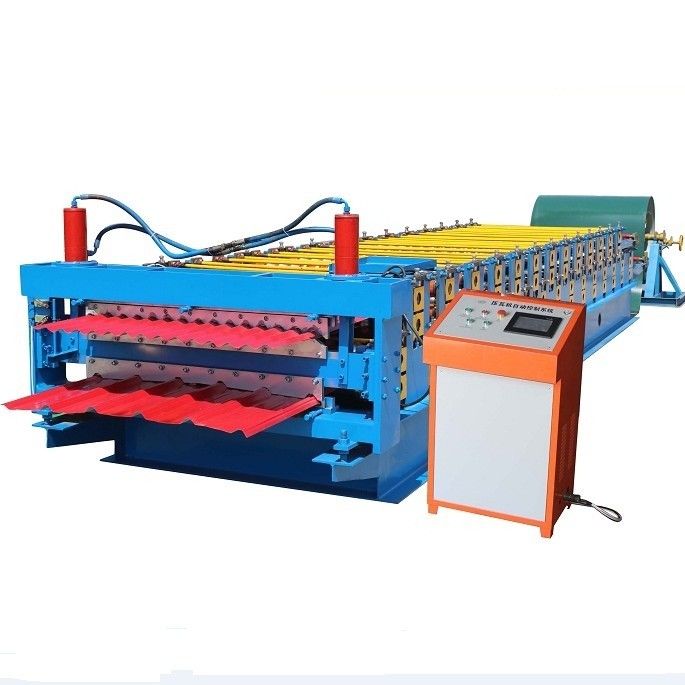

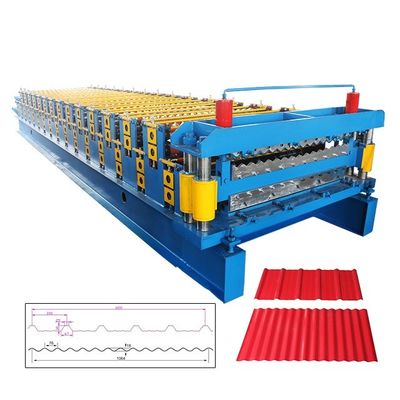

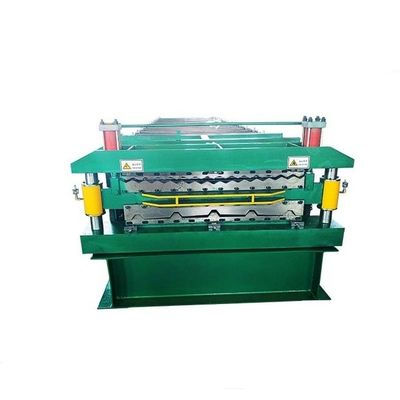

Mesin Roll Forming Baja Warna ISO 5T Untuk Panel Genteng Atap

Mesin Roll Forming Baja Warna

1. Aliran pemrosesan mesin bekas gulungan lapisan ganda:

Dekoiler manual → Memberi makan bahan ke dalam mesin → Mesin roll forming → UkurMe panjangnya

→Pemotongan hidrolik→Fselesai Produk

2. Peralatan tersebut meliputi:

3. Spesifikasi teknis dan detail mesin bekas gulungan lapisan ganda

(1) Dekoiler manual

Matikan daya;dekoiler manual;maks.Kapasitas: 5000kg

Cocok untuk coil diameter dalam: 508mm, cocok untuk coil max diameter luar: 1000mm

Daya manual memperluas permukaan bagian dalam koil.

(2) Mesin pembentuk utama

Sebuah.Jumlah langkah pembentukan: 16 langkah tergantung pada profil

b.Bahan poros: 45 # pengerasan baja dan perawatan temper.

Diameter luar 85mm, total padat

Poros berdentang

c.rol: Bahannya adalah baja tempa No.45 bermutu tinggi, dengan prosesi yang dikontrol secara digital.

Rol dilapisi dengan krom keras dengan ketebalan 0,05 mm di permukaan setelahnya

sedang dikerjakan oleh mesin perkakas yang tepat.Sehingga memastikan umur panjang rol pembentuk.

d.Daya motor utama: 4 Kw dengan peredam kecepatan roda gigi planet siklis

(3) Perangkat Pemotong

Sebuah.Mengadopsi pemotongan pasca, Berhenti untuk memotong;

b.Bahan pisau pemotong adalah Cr12 dengan perlakuan padam.

c.Mengadopsi bingkai yang dilas untuk kekakuan yang baik.

d.Bingkai pemotongan telah mengalami perlakuan panas untuk menghindari deformasi produk akhir.panjang pemotongan

toleransi ± 2mm.

e.Kekuatan pemotongan disediakan oleh stasiun hidrolik.

f.Produk akhir dapat dipotong sesuai panjang yang ditetapkan dalam pengontrol PLC, dan panjangnya adalah

secara otomatis diukur dengan enkoder.Ketika produk akhir mencapai panjang yang ditetapkan,

mesin akan berhenti untuk memotong Produk secara otomatis.Selesaikan tindakan ini, mesin akan berjalan

lagi terus menerus.

(4) Stasiun hidrolik:

Sebuah.Ini memasok daya untuk pemotong hidrolik.

b.Semua aksesoris hidrolik semuanya menggunakan produk merek terkenal China.

c.Daya motor hidrolik: 3KW

(5) Sistem Kontrol PLC:

a.Sistem ini menggunakan Delta PLC untuk mengontrol semua tindakan kerja.Kuantitas produksi dan

setiap panjang potongan akan diukur secara otomatis.Lebih mudah untuk mengontrol gulungan

mesin pembentuk.

b.Delta converter menyesuaikan teknologi kecepatan, mewujudkan produksi otomatis.

c. Layar teks dimasukkan dan data kerja dibatalkan.

d.Sistem antarmuka manusia-mesin yang ramah dapat diatur batch ke benda kerja, panjang, kuantitas, dll.

e.Encoder count, memiliki fungsi menghitung dan mengukur panjang.

f.Tegangan daya yang sesuai: 380V / 50HZ / 3Phase (dapat dirancang sesuai dengan kebutuhan pembeli)

(6) Rak Produk (tidak bertenaga):

Sebuah.Mereka digunakan untuk meletakkan produk akhir ketika produk keluar dari alat pemotong.

b.Dua buah, masing-masing bagian panjangnya 1m, panjang totalnya adalah 3 meter.

c.Kumpulkan produk akhir dan produk akhir yang nyaman untuk ditumpuk oleh pekerja.
